Troubleshooting Koneksi Reader UHF §

Reader UHF sering digunakan untuk membaca tag RFID dengan cepat dan jarak jauh. Namun, tidak jarang pengguna mengalami kendala ketika mencoba menghubungkan perangkat ini.

Tutorial ini akan membahas langkah-langkah troubleshooting koneksi reader UHF, baik melalui RS232 (Serial Port) maupun TCP/IP (Ethernet).

1. Pastikan tidak ada Tag RFID di sekitar §

Sebelum memeriksa konfigurasi koneksi, pastikan tidak ada tag UHF yang berada terlalu dekat dengan reader. Mengapa penting? Reader dalam kondisi Active Mode dapat langsung merespon keberadaan tag. Hal ini bisa menghalangi proses inisialisasi koneksi, sehingga reader tampak tidak merespon dan gagal connect.

Solusi: Jauhkan sementara semua tag RFID dari area sekitar reader, lalu coba connect ulang.

2. Troubleshooting koneksi: RS232 §

Jika menggunakan koneksi RS232, periksa hal-hal berikut:

Pastikan Port Serial Benar §

• Buka Device Manager di Windows.
• Cek di bagian Ports (COM & LPT).
• Pastikan nomor COM Port yang dipilih sesuai dengan konfigurasi di aplikasi Anda.

Cek Baud Rate §

• Baud rate default reader biasanya:
  • HW-VX63 Series: 57600 bps
  • EL-UHF-RC4 Series: 115200 bps
• Pastikan aplikasi Anda juga diset dengan baud rate yang sama.
• Jika tidak cocok, komunikasi tidak akan berhasil.

Driver USB to RS232 §

• Jika menggunakan USB to RS232, pastikan drivernya sudah terinstal dengan benar.
• Driver yang tidak kompatibel dapat menyebabkan port tidak dikenali.
• Untuk yang menggunakan seri USB to RS232 Cable (chip: CH340) Tutorial update driver bisa dilihat di: Troubleshooting USB to RS232 Cable CH340

3. Troubleshooting koneksi: TCP/IP §

Untuk koneksi TCP/IP, ikuti langkah berikut:

Cek Koneksi Jaringan §

• Periksa IP reader (biasanya tercantum di label belakang reader).
• Coba ping IP address reader tersebut dari komputer. ping 192.168.1.xxx
• Jika tidak ada balasan, kemungkinan masalah ada pada kabel ethernet.

Lupa IP Reader? §

HW-VX63 Series §

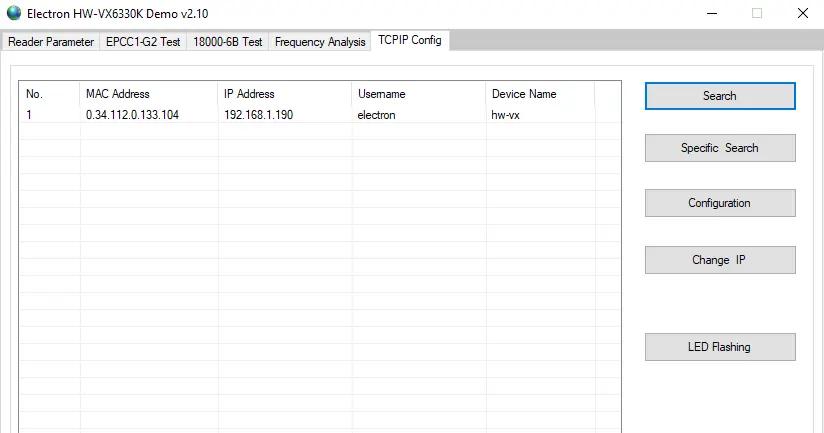

• Gunakan aplikasi demo untuk melakukan search IP.

• Jika tidak muncul, gunakan aplikasi Electron, cek di HW-VX63 Search Reader TCP IP.

EL-UHF-RC4 Series §

• Connect menggunakan Serial (USB to RS232 Cable), pergi ke tab “Network Settings”, akan muncul IP reader.

Sinkronisasi Baud Rate (hanya untuk HW-VX63 Series) §

Koneksi TCP/IP pada HW-VX63 Series tetap mengandalkan parameter baud rate Serial. Penting untuk pastikan baud rate Serial sama dengan baud rate TCP/IP. Jika tidak sesuai, koneksi akan gagal meskipun IP benar.

Solusinya: coba connect dengan aplikasi Electron di tutorial berikut HW-VX63 Search Reader TCP IP lakukan search dan pastikan connect berhasil. Didalam fungsi connect ada mengubah Baud Rate TCP/IP untuk menyamakan dengan baud rate Serial.
