EL-UHF-RC4-2
Tip
Reader ini cocok untuk menggantikan reader HW-VY Series (Electron HW-VY06K dan Electron HW-VY12K) yang sudah tidak diproduksi lagi(discontinued).
Electron EL-UHF-RC4-2 adalah jenis RFID Fixed UHF Reader jarak menengah (midde range) dengan antenna 6 dBi Circular. Jarak baca maksimal 5 meter (tergantung tag).
Memiliki 2 jenis interface yang dapat dipilih:
- EL-UHF-RC4-2 STD: Serial (RS232)
- EL-UHF-RC4-2 TCP/IP: Serial (RS232) + TCP/IP
Terdapat RSSI (Received Signal Strength Indicator) untuk indikator kekuatan sinyal masing-masing tag terhadap reader.
Produk ini dapat di beli di EL-UHF-RC4-2 RFID Reader EPC Gen 2 ISO18000-6C Integrated RSSI Mini - STD - Electron | Tokopedia.
Interface
| EL-UHF-RC4-2 | Keterangan |
|---|---|
| EL-UHF-RC4-2 STD | Serial (RS232) |
| EL-UHF-RC4-2 TCP/IP | Serial (RS232) + TCP/IP |
Masing - masing telah dilengkapi interface WG (Wiegand) dan Relay.
Fitur
| Fitur/Spesifikasi | Keterangan |
|---|---|
| Interface | Serial/Serial + TCP/IP |
| Jarak baca maksimal (tergantung tag) | 4 meter |

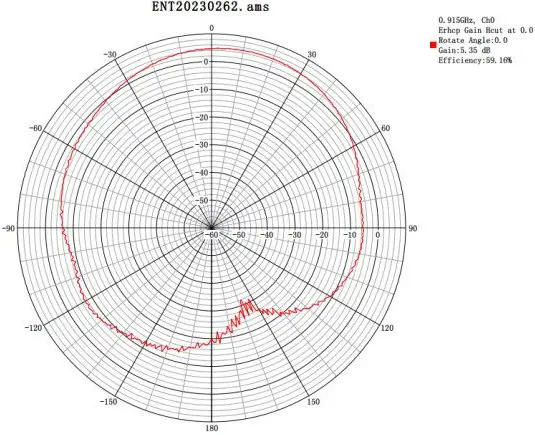

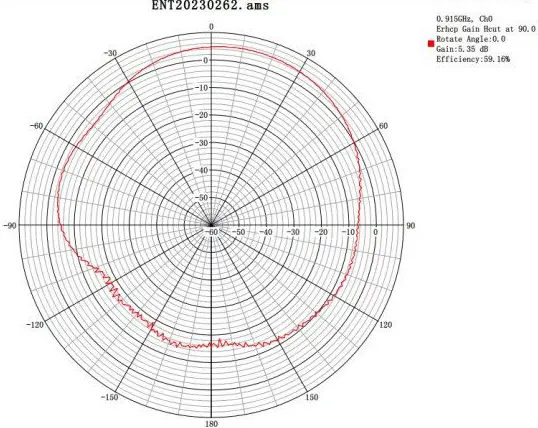

| Antenna | 6 dBi Circular |
| Ukuran & berat reader | 128 x 128 x 43mm (0.75kg) |
| Ukuran dengan kemasan | 297 x 297 x 80mm (1.4kg) |
| Power supply | 9 ~ 24V DC |
| Operating temperature | -10 ~ 55°C |
| Storage temperature | -20 ~ 75°C |
| Frequency | UHF (860 ~ 960 MHz) |
| Protocol | ISO18000-6C (EPC Gen2) |
| Power | 0 ~ 30 dBm |
| Work mode | Active, Answer, Trigger mode |
| Relay | Manual & Automatic Relay |
| Inventory filter mode | Password, Mask, Password / Mask, Password & Mask |
| Inventory memory bank | EPC, TID, User |
| RSSI (Received Signal Strength Indicator) | ✅ |
| Read/Write/Lock/Kill specific address | ❌ |
RSSI
🔗RSSI (Received Signal Strength Indicator)
RSSI tampil untuk memory bank EPC tanpa inventory filter Password.
Relay
🔗Relay
- Manual relay: mengirim manual perintah untuk open/close relay.
- Automatic relay: otomatis open/close relay saat proses inventory (lebih lanjut dapat lihat di dokumentasi protokol).
Dokumentasi Protokol (API) & Demo Program
Tidak perlu SDK untuk berkomunikasi dengan reader, proses komunikasi terhadap device (PC/Rasberry Pi/Microcontroller) yaitu cukup mengirim data byte sesuai format protokol yang sudah ada. Reader akan mengirimkan respon berupa byte yang dapat kita parsing menjadi informasi utuh, sehingga bahasa pemrograman apapun yang mendukung pengiriman data byte melalui Serial/TCPIP dapat diimplementasikan.
Dokumentasi protokol tiap request dan response, silahkan di pelajari di: https://cloud.electron.id/s/wSap3C2PiWXz4Jj
Pada link tersebut terdapat contoh kode bahasa pemrograman Python dan program demo yang di build hasil dari contoh kode tersebut.
Tutorial
- EL-UHF-RC4 via RS232 dengan Arduino untuk Active Inventory
- EL-UHF-RC4 via RS232 dengan Raspberry Python untuk Active Inventory
- Pemasangan relay untuk perangkat tambahan
Video
Testing jarak terhadap tag:
Trigger Mode
Demo video ini berjalan pada inventory mode: Trigger Mode, jika GND dan TRI terhubung (ada trigger), maka reader akan melakukan inventory.
🔗
